Le treillis soudé s’impose comme l’armature de référence dans les projets de construction en béton. Que ce soit pour une dalle, une terrasse ou une piscine, ce matériau renforce considérablement la résistance du béton tout en simplifiant la mise en œuvre. Comprendre ses types, ses désignations et ses applications permet de garantir la solidité et la durabilité de chaque ouvrage.
Qu’est-ce qu’un treillis soudé ?

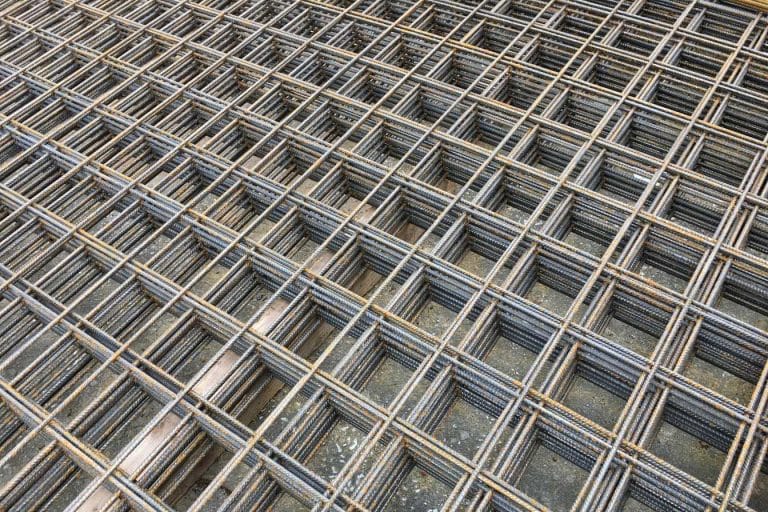

Le treillis soudé est une armature métallique préfabriquée composée de fils d’acier assemblés perpendiculairement. Ces fils sont soudés à chaque point d’intersection pour former une grille rigide et uniforme. Cette configuration garantit une répartition optimale des charges et une résistance accrue aux contraintes mécaniques du béton.
Composition et fabrication
La fabrication des treillis soudés répond à des normes strictes européennes. Les fils utilisés possèdent généralement un diamètre compris entre 3 et 12 mm. L’acier employé est du type B500A ou B500B, caractérisé par sa haute résistance à la traction et son excellente ductilité. Le processus de soudage automatisé garantit une précision millimétrique dans l’espacement des mailles, avec des dimensions standard allant de 50 x 50 mm à 200 x 200 mm.
Les panneaux sont fabriqués en usine selon des dimensions standardisées (2,40 m x 6 m étant la plus courante). Cette préfabrication industrielle élimine les aléas du chantier et assure une qualité constante. L’acier subit parfois un traitement de galvanisation pour renforcer sa résistance à la corrosion, notamment dans les environnements agressifs.
Rôle et fonction dans le béton
Le béton résiste remarquablement bien à la compression mais présente une faible résistance à la traction. C’est là qu’intervient le treillis soudé. Intégré dans la masse de béton, il absorbe les efforts de traction et limite la propagation des fissures. Cette synergie béton-acier crée un matériau composite aux performances mécaniques exceptionnelles.
Le treillis contrôle également le retrait du béton lors de son séchage. Sans armature, les contraintes de retrait provoquent des fissures anarchiques. Le maillage métallique canalise ces tensions et maintient l’intégrité structurelle de l’ouvrage. Dans les dalles, il répartit uniformément les charges ponctuelles sur toute la surface, évitant les zones de concentration de contraintes.
Les différents types de treillis soudés
La classification des treillis répond aux exigences mécaniques variées des ouvrages. Deux grandes familles se distinguent selon l’intensité des sollicitations attendues.
Treillis soudés de surface
Ces panneaux légers sont conçus pour les ouvrages non structurels. Ils comportent des fils de petit diamètre (entre 3 et 7 mm) et un maillage plus large. Leur fonction principale reste la maîtrise de la fissuration due au retrait thermique ou hydraulique du béton frais.
Les treillis de surface s’utilisent typiquement dans les chapes, les dallages de maisons individuelles ou les terrasses. Leur faible section d’acier (généralement inférieure à 100 cm²/m) suffit amplement pour ces applications courantes. Ils permettent une mise en œuvre rapide avec un poids réduit facilitant la manipulation sur chantier.
Treillis soudés de structure
Ces armatures robustes constituent l’ossature métallique des éléments porteurs. Avec des fils de diamètre supérieur (7 à 12 mm) et un maillage plus serré, ils encaissent des charges importantes. Leur section d’acier élevée (pouvant dépasser 400 cm²/m) les destine aux planchers, poutres plates et ouvrages soumis à de fortes sollicitations.
Les treillis structurels répondent aux calculs de résistance des matériaux et aux réglementations parasismiques. Ils intègrent souvent des armatures complémentaires pour reprendre les moments fléchissants ou les efforts tranchants. Leur positionnement dans l’épaisseur du béton suit des règles précises d’enrobage pour garantir la protection contre la corrosion et assurer l’adhérence acier-béton.
Comprendre les désignations : st 25, st 25c, paf
Le marquage des treillis soudés obéit à une nomenclature normalisée qui indique leurs caractéristiques techniques. Décrypter ces codes permet de sélectionner le produit adapté.
Les treillis soudés standard (st)
La désignation ST (Structural Treillis) accompagnée d’un nombre indique la section d’acier en cm²/m dans chaque direction. Un ST 25 contient 2,5 cm² d’acier par mètre linéaire, soit environ 25 kg d’acier par 100 m². Ces panneaux standard sont les plus répandus pour les applications courantes en construction résidentielle.
Le chiffre reflète directement la capacité portante du treillis. Un ST 15 convient aux chapes légères, tandis qu’un ST 40 s’impose pour un plancher d’étage. Cette nomenclature simplifiée facilite la communication entre bureaux d’études et chantiers, limitant les erreurs de commande.
Les treillis soudés avec crochets (c et cs)
Le suffixe C (Crochet) signale la présence de fils longitudinaux terminés par des crochets à leurs extrémités. Ces ancrages améliorent considérablement l’adhérence de l’acier dans le béton. La lettre S (Soudé) confirme que les crochets sont directement formés sur les fils porteurs.
Un ST 25C offre une résistance supérieure à un ST 25 standard grâce à ces ancrages mécaniques. Les crochets empêchent le glissement des armatures sous charge et augmentent la capacité de reprise des efforts. Ces treillis renforcés s’imposent dans les zones fortement sollicitées ou pour respecter des exigences sismiques.
Les panneaux anti-fissuration (paf)
Les PAF (Panneaux Anti-Fissuration) constituent une catégorie spécifique avec un maillage très fin et des fils de petit diamètre. Leur mission unique vise à contrôler le micro-fissuration superficielle du béton. Ces panneaux ultra-légers se posent dans l’épaisseur supérieure des dalles.
Un PAF typique présente un maillage de 50 x 50 mm avec des fils de 3 à 4 mm. Cette densité de maillage crée un quadrillage serré qui fragmente les contraintes de retrait. Les PAF s’avèrent particulièrement efficaces dans les chapes fluides ou les bétons autoplaçants sujets au retrait important.
Comment choisir le bon treillis soudé pour votre projet ?
La sélection du treillis adapté résulte d’une analyse précise des contraintes mécaniques et des conditions d’usage de l’ouvrage.
Critères de sélection selon le type d’ouvrage
Chaque construction présente des exigences spécifiques qui dictent le choix de l’armature. Pour un dallage de garage recevant des véhicules légers, un ST 25 standard suffit généralement. En revanche, un plancher porteur d’habitation nécessite au minimum un ST 40, voire un ST 50 selon la portée et les charges d’exploitation.
Les ouvrages en contact avec l’eau (piscines, réservoirs) imposent des treillis galvanisés ou en acier inoxydable pour résister à la corrosion. Les terrasses extérieures bénéficient également de cette protection. La classe d’exposition du béton, définie par les normes Eurocodes, guide ce choix matériau.
La nature du sol influence aussi la décision. Un terrain stable accepte des armatures légères, tandis qu’un sol compressible requiert des treillis plus robustes pour limiter les tassements différentiels. Les zones sismiques imposent des treillis avec crochets et des recouvrements renforcés entre panneaux.
Dimensions et maillage adaptés
Le maillage du treillis doit correspondre à l’épaisseur de la dalle. Un maillage trop large dans une dalle mince perd en efficacité. La règle empirique suggère un espacement maximal égal à 1,5 fois l’épaisseur du béton. Pour une dalle de 12 cm, un maillage de 150 x 150 mm représente un maximum acceptable.
Les dimensions des panneaux impactent la rapidité de pose. Des panneaux de 6 m couvrent rapidement de grandes surfaces mais exigent un engin de levage. À l’inverse, des formats réduits (2,40 x 3 m) se manipulent manuellement mais multiplient les zones de recouvrement. L’économie globale intègre le coût matériau et le temps de main-d’œuvre.
Applications courantes du treillis soudé
Le treillis soudé se retrouve dans la quasi-totalité des ouvrages en béton armé, des plus simples aux plus techniques.
Dalles et planchers
Les dalles sur terre-plein des maisons individuelles constituent l’application la plus fréquente. Un treillis ST 25 ou ST 30 y assure la résistance mécanique nécessaire aux charges domestiques. Le panneau se positionne dans le tiers inférieur de l’épaisseur pour reprendre les efforts de traction en sous-face.
Les planchers porteurs d’immeubles collectifs nécessitent des sections d’acier plus importantes. Ces dalles travaillent en flexion entre appuis et supportent des charges d’exploitation élevées. Le calcul de structure détermine précisément la quantité d’armatures requise, souvent supérieure à 200 kg/m³ de béton.
Chapes et terrasses
Les chapes de ravoirage reçoivent généralement un PAF ou un ST 15 pour contrôler la fissuration. Ces couches minces (4 à 6 cm) ne supportent pas de charges structurelles mais doivent rester intactes pour recevoir le revêtement de sol. Le treillis y joue un rôle de maintien dimensionnel.
Les terrasses sur plots ou sur isolation inversée utilisent des treillis adaptés aux conditions extérieures. L’exposition aux cycles gel-dégel et aux variations hygrométriques impose des armatures résistantes. Un ST 25C galvanisé constitue un choix judicieux pour ces ouvrages sollicités.
Piscines et murs de soutènement
Les bassins de piscine subissent la poussée hydrostatique de l’eau et les mouvements du sol. Leurs parois verticales et leur radier nécessitent des treillis structurels avec crochets, souvent doublés pour constituer un ferraillage croisé. La résistance à la corrosion devient primordiale dans cet environnement agressif.
Les murs de soutènement en béton armé intègrent des treillis dans leurs voiles verticaux. Ces ouvrages retiennent des masses de terre générant des efforts importants. Le dimensionnement fait appel à des calculs de stabilité précis et peut exiger des sections d’acier conséquentes, parfois complétées par des armatures longitudinales supplémentaires.
Installation et mise en œuvre du treillis soudé
Une pose correcte du treillis conditionne l’efficacité de l’armature et la pérennité de l’ouvrage. Plusieurs règles techniques encadrent cette étape cruciale.
Préparation et positionnement
Avant la pose, le support doit être propre et stable. Sur un terrain naturel, un hérisson de pierres concassées compacté forme une assise drainante. Un film polyane posé sur cette couche évite les remontées d’humidité et empêche la laitance du béton de s’infiltrer dans le sol.
Le treillis ne repose jamais directement au fond du coffrage. Des cales d’espacement (plots plastiques, chaises métalliques) le maintiennent à la hauteur calculée dans l’épaisseur du béton. Pour une dalle de 12 cm avec un treillis en position médiane, les cales assurent un enrobage de 3 cm en sous-face. Cette distance protège l’acier de la corrosion et garantit l’adhérence avec le béton.
Les panneaux se déroulent perpendiculairement au sens de coulage du béton pour faciliter l’écoulement. Ils doivent rester parfaitement plans sans déformation, ce qui compromettrait leur efficacité. Des liens métalliques assemblent temporairement les panneaux adjacents avant le bétonnage.
Respect des enrobages et recouvrements
L’enrobage minimal de l’acier dépend de la classe d’exposition du béton. En intérieur sec, 2 cm suffisent. En extérieur ou en présence d’humidité, cet enrobage passe à 3 ou 4 cm. Ces distances assurent la protection chimique de l’acier et permettent le développement de l’adhérence nécessaire à la transmission des efforts.
Les zones de recouvrement entre panneaux suivent des règles précises. Un chevauchement minimal de deux mailles (généralement 20 à 30 cm) garantit la continuité mécanique de l’armature. Dans les zones fortement sollicitées, ce recouvrement peut atteindre 40 cm. Des épingles ou des liens sécurisent ces jonctions.
Le coulage du béton s’effectue avec précaution pour ne pas déplacer le treillis. L’emploi d’un béton fluide facilite son écoulement autour des fils sans créer de vides. Le vibrage, bien que nécessaire, doit être modéré pour éviter de faire remonter l’armature vers la surface.
Questions fréquemment posées sur le treillis soudé
Qu’est-ce qu’un treillis soudé et à quoi sert-il dans le béton ?
Le treillis soudé est une armature métallique préfabriquée formée de fils d’acier soudés perpendiculairement. Il renforce le béton en absorbant les efforts de traction, limite la propagation des fissures et répartit uniformément les charges sur toute la surface.
Comment choisir entre un treillis soudé st 25 et st 40 ?
Le ST 25 convient aux dallages légers comme les garages ou terrasses, tandis que le ST 40 est requis pour les planchers porteurs d’habitation ou les ouvrages supportant des charges importantes. Le chiffre indique la section d’acier en cm²/m.
Quelle est la différence entre un treillis soudé standard et un paf ?
Les panneaux anti-fissuration (PAF) possèdent un maillage très fin avec des fils de petit diamètre pour contrôler la micro-fissuration superficielle. Les treillis standard, plus robustes, assurent la résistance structurelle des dalles et planchers porteurs.
Quel enrobage minimal respecter pour un treillis soudé ?
L’enrobage minimal varie selon l’exposition : 2 cm suffisent en intérieur sec, mais 3 à 4 cm sont nécessaires en extérieur ou en présence d’humidité. Cette distance protège l’acier de la corrosion et garantit l’adhérence avec le béton.
Peut-on poser un treillis soudé directement sur le sol ?
Non, le treillis ne doit jamais reposer directement au fond du coffrage. Des cales d’espacement comme des plots plastiques le maintiennent à la hauteur calculée dans l’épaisseur du béton pour assurer un enrobage et une efficacité optimale.
Quelle dimension de maillage choisir pour une dalle de béton ?
L’espacement maximal du maillage ne doit pas dépasser 1,5 fois l’épaisseur de la dalle. Pour une dalle de 12 cm, un maillage de 150 x 150 mm représente un maximum acceptable pour garantir une répartition efficace des contraintes.
